产品特点
01
封闭式全液冷高防护设计,入口水温 55℃不降容。
02
融合高压箱设计，可以直接取代高压箱位置，集成交直流一体舱。
03
支持构网，支持整站协同控制，为电网提供稳定支撑。
04
支持CE版本交流升压舱20尺集成,出海无忧。

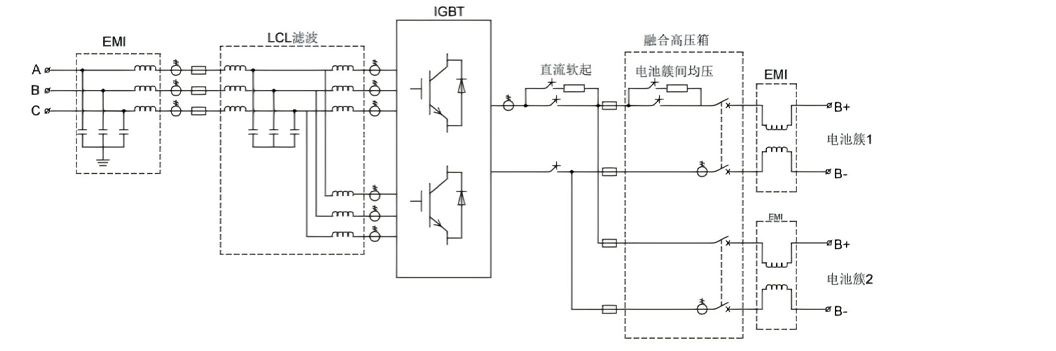

产品原理
| 产品型号 | INPPCS-450/0.69-W-13-A1 | INPPCS-450/0.69-W-13-A2 | 备注 |
| 直流侧参数 | |||
| 电池簇接入路数 | 2 | 1 | |
| 工作电压范围 | DC1000V~1500V | 1080V-1500V(满载输出) | |
| 工作电流范围 | 229.1A*2路 | 458.2A | 1.1倍In |
| 额定直流功率 | 450kW | ||
| 稳压精度 | ≤+2% | ||
| 稳流精度 | ≤+3% | ||
| 限压特性 | 具备 | ||
| 限流特性 | 具备 | ||
| 交流并网参数 | |||
| 额定输出功率 | 450kW | ||
| 过载能力 | 1.1倍长期、1.2倍1min | 小于45°C入水温度时 | |
| 额定电压 | 690V | ||
| 额定输出电流 | 376.5A | ||
| 交流接入方式 | 三相三线 | ||
| 隔离方式 | 非隔离 | ||
| 电网电压范围 | 690V(-15%~+10%) | ||
| 电网频率范围 | 50Hz+2.5Hz | ||
| 电流总谐波畸变率 | ≤3% | 满载 | |
| 功率因数 | -0.99~+0.99 | ||
| 电流直流分量 | ≤0.5% | ||
| 充放电转换时间 | <100ms | ||
| 交流离网参数 | |||
| 交流离网电压 | AC690V | ||
| 交流电压范围 | AC690V+3% | ||
| 交流离网频率 | 50Hz | ||
| 离网输出THDU | ≤3% | 线性负载 | |
| 其他参数 | |||
| 最大转换效率 | ≥99% | ||
| 允许入水温度 | -30°C~60°C | > 55°C降额 | |
| 允许相对湿度 | ≤95% | 不凝露 | |
| 噪声 | ≤70dB | ||
| 防护等级 | IP65 | ||
| 海拔 | <4000m | >2000m降额(每升高100m降额1%) | |
| 冷却方式 | 液冷 | 50%乙二醇水溶液 | |
| 流量要求 | 20L/min | ||
| 单台需求制冷量 | 9kW | ||
| 液冷接口 | CQC18 | 快插接口 | |
| 进出水口压差 | 75Kpa | ||
| BMS通信接口 | CAN或485 | 120Q电阻需单独确认 | |
| EMS通信接口 | 网口或485 | ||
| 尺寸 | W750mmxD1300mmxH220mm | 箱体尺寸 | |
| 重量 | 165kg | 不含冷却液 | |
| BCU配置 | 高特、协能、力高、瑞浦兰钧等(可联系英博) | 1、BCU及线束是英博采购或客供由商务确认;2、BCU由英博出货前统一安装; | |
