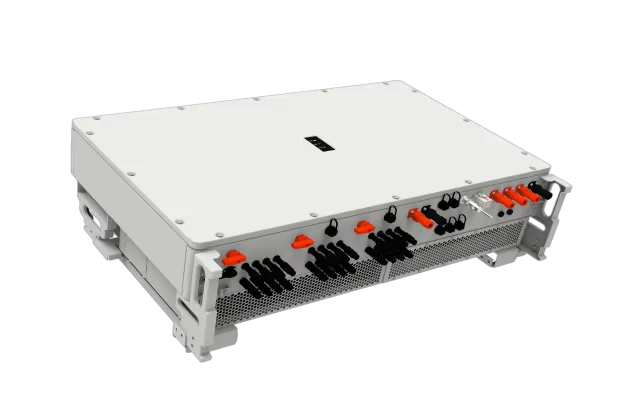

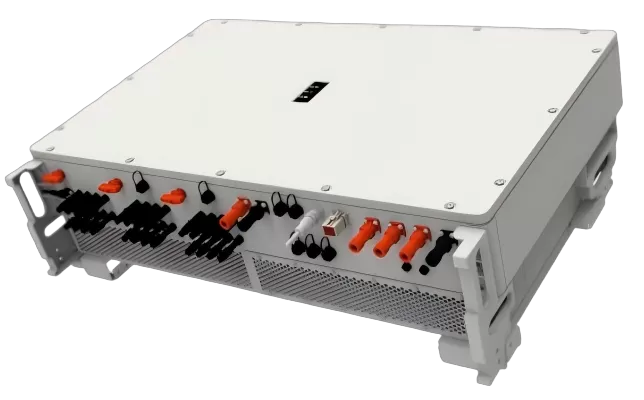

英博智储光储一体变流器模块是一款集成了12路独立的MPPT支路、电池接口以及电网接口的光储一体变流器。适用于并网光储削峰填谷系统和离网光储联合带载系统，在电网不稳定地区配合光伏组件为用户提供稳定的电网支撑。
分享
产品特点
01
针对电网不稳定地区，采用四桥臂+分相并网融合技术，支持电网电压不平衡并网、支持缺相并网、支持大相位差电网并网，保证产品在电网恶劣的工况下能持续稳定运行。
02
环境适应性强，IP66防护等级，防腐最高可以达到C5，环境适应性好。
03
壁挂安装，简单便捷，环境适应能力强。
04
功率器件采用碳化硅MOSFET，体积更小、效率更高，DCDC、DCAC最高效率可以到99%。

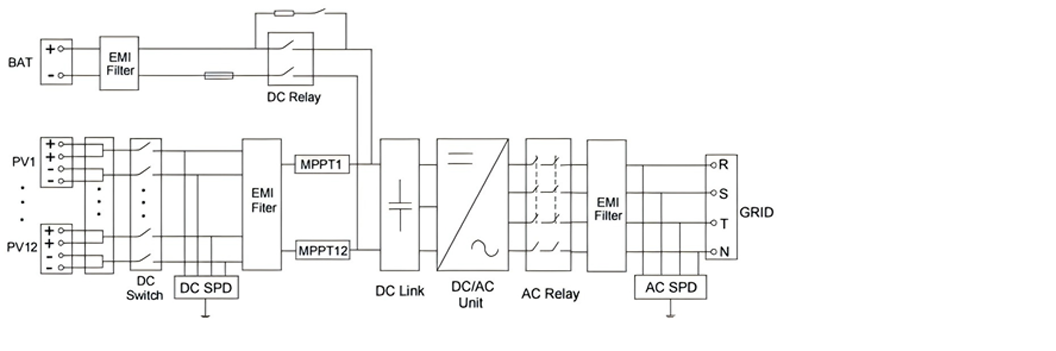

产品原理
| 产品型号 | INPHPCS-125/0.4-U-44-OS-A1 |
| 光伏侧参数 | |
| 额定功率 | 187.5kW |
| 光伏侧最大输入电压 | DC1000V |
| MPPT运行电压范围 | DC150V~1000V |
| 满功率最小电压 | DC340V |
| MPPT路数 | 12支路 |
| MPPT额定电压 | 46A |
| MPPT最大短路电流 | 70A |
| 电池测参数 | DC1000V |
| 最大运行电压 | DC1000V |
| 直流电压范围 | DC630V~950V |
| 满载直流电压范围 | DC600V~1000V |
| 额定功率 | 125kW |
| 最大功率 | 137kW |
| 交流侧参数 | |
| 额定交流功率 | 125kW |
| 过载能力 | 1.1倍长期，1.2倍1min 环温≤40℃ |
| 额定电压 | AC400V |
| 额定交流电流 | 180A |
| 交流接入方式 | 三相四线 |
| 电网电压范围 | 400V(-15%～+15%) |
| 电网频率范围 | 50Hz/60Hz±2.5Hz |
| 电流总谐波畸变率 | ≤3%(满载 |
| 功率因数 | 0.99/-1～1 |
| 电流直流分量 | ≤0.5% |
| 充放电转换时间 | ＜100ms |
| 不平衡负载能力 | 100% |
| 其它参数 | ≥99% |
| 最大转换效率 | ≤95%（无凝露） |
| 允许环境温度 | -30℃～60℃ ≥45℃降容 |
| 允许相对湿度 | ≤95% 无凝露 |
| 噪声 | ≤70dB |
| 防护等级 | IP66 |
| 海拔 | 4000 m ≥2000m降容 |
| 尺寸（不含支架） | 1140*700*300（宽*高*深） |
| 重量 | 160kg |
| 冷却方式 | 强制风冷 |
| 接线方式 | 下接线 |
| BMS通信接口 | CAN或485 |
| EMS通信接口 | 网口或485 |
