产品特点
01

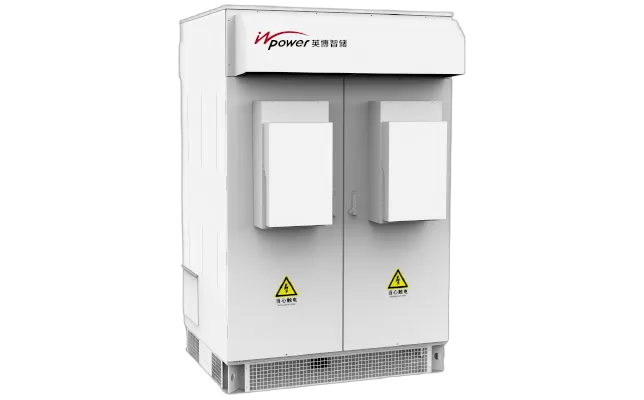

单机容量3.15MW/3.5MW.适配587Ah、684Ah等大电芯组成的6MWh+电池舱。
02
IP65高防护等级，防腐等级C4、C5可定制，满足各类户外复杂环境应用。
03
支持构网功能，提供惯量支撑、具备阻尼控制功能，黑启动功能，跟网控制与构网控制根据需求切换。
04
支持直流侧1/2路输入，灵活适配2h/4h储能系统。
支持PQ、VF、VSG多种工作模式，远程在线升级，满足多样化需求。
充放电转换/功率快速响应(<20ms)，支持源网荷储调度。
产品原理
| 产品型号 | INPPCS-3150/0.69-OD | INPPCS-3500/0.69-OD |
| 直流侧参数 | ||
| 最大直流电压 | 1520Vdc | |
| 额定功率 | 3150kW | 3500kW |
| 直流电压范围 | 1000-1520Vdc | |
| 最大直流电流 | 3332A*1/1666A*2 | 3702A*1/1851A*2 |
| 直流输入路数 | 1/2 | |
| 交流侧井网参数 | ||
| 额定输出功率 | 3150kW | 3500kW |
| 最大输出功率 | 3465kW | 3850kW |
| 额定交流电压 | 690V | |
| 最大交流电流 | 2899A | 3221A |
| 额定频率/频率范围 | 50Hz/60Hz 45-55Hz/55-65Hz | |
| 总电流崎变(THD) | <3%(额定输出功率) | |
| 直流分量 | ≤0.5%ln | |
| 功率因数 | >0.99 | |
| 功率因数可调范围 | -1~1可调 | |
| 输出接线方式 | 3+PE | |
| 交流侧离网参数 | ||
| 额定输出功率 | 3150kW | 3500kW |
| 最大输出功率 | 3456kW | 3850kW |
| 电压畸变率 | <3%(空载或线性负载) | |
| 电压范围 | 690V+3% | |
| 常规参数 | ||
| 最大效率 | >99% | |
| 充放电转换时间 | <20ms | |
| 工作环境温度 | -35~60°C(>45°C降额) | |
| 海拔 | 5000m(3000m以上降容) | |
| 相对湿度范围 | 0~95%(无凝露) | |
| 防护等级 | IP65 | |
| 冷却方式 | 智能风冷 | |
| 外形尺寸 | W1600mm*D1300mm*H2500mm | |
| 重量 | 3000kg | |
| 通讯接口 | 以太网/RS485/CAN | |
| 通讯协议 | 标准:Modbus RTU/Modbus TCP /IEC104/CAN2.0B, 选配IEC61850 | |
| 符合标准 | GB/T34120-2023,GB/T34133-2023 | |
